驱动・传动
TOYO MACHINERY纠偏器产品(TK纠偏)

详细信息

轮胎橡胶专用系统

タイヤコード、ゴムシート加工制御機器

轮胎橡胶加工控制机

タイヤコード幅制御機 EXP-100

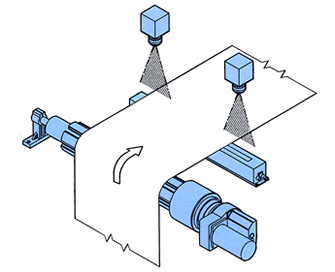

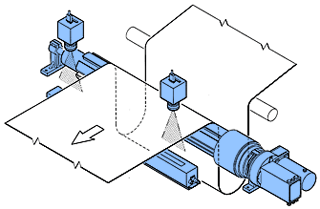

Calendar 上用的帘子线控制装置。使用相机传感器和光电式幅宽传感器检测轮胎幅宽。根据改变扩张滚轮的角度来控制所定的幅宽。

EXP-100

EXP-100

タイヤコード開耳機 SU-AC3

Calendar生产线上对帘子线两端扩布装置。使用光电透过式两边传感器检测帘子线边缘位置,根据中间杆的上下动作来控制所定的幅宽。

SU-AC3

SU-AC3

ゴムシート蛇行修正機 WB-210(220)

可以对皮带输送机在环道状态下的橡胶和贴合橡胶进行蛇行修正。

WB-210(220)

WB-210(220)

タイヤコード、搬送用ベルト蛇行修正機 RG-200(300)

轮胎,搬送用皮带蛇行修正机。

RG-200(300)

RG-200(300)


WEBSTAR 纠偏系统

ウエブスター

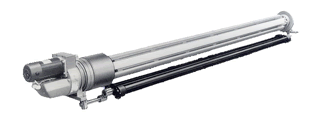

WEBSTAR WB-210 / WB-220 / WB-300詳細

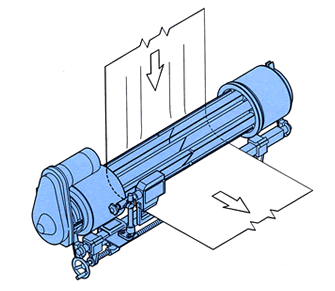

通过滚筒表面的金属条板左右平行移动,达到蛇行纠偏的作用,可以简单安装在生产线上,节省空间。另外,由于是和机械驱动同时进行,所以,也可以缓解网布的张力。

WB-210

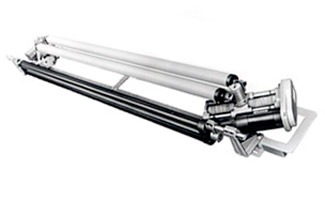

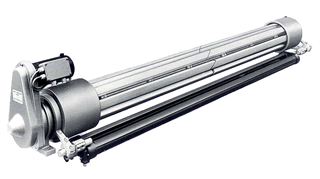

WEBSTAR (带有扩张器功能) WEX-100 / WEX-200詳細

本机是一款拉伸褶皱具有扩宽功能的东洋纠偏器,蛇行修正与除皱可同时进行。

WEX-100

WEBSTAR WB-70NEW詳細

基本构造与WB-210(220)相同,但采用的是无刷式马达。

WEX-100

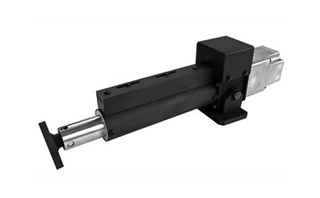

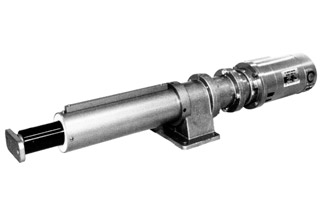

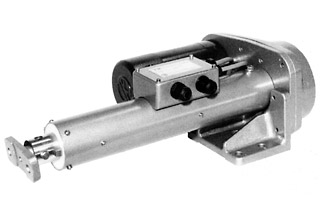

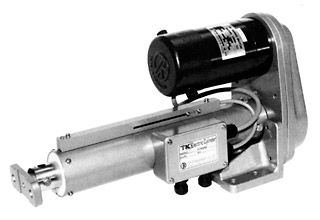

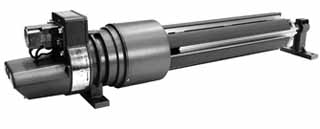

纠偏定位电动缸

電気シリンダ

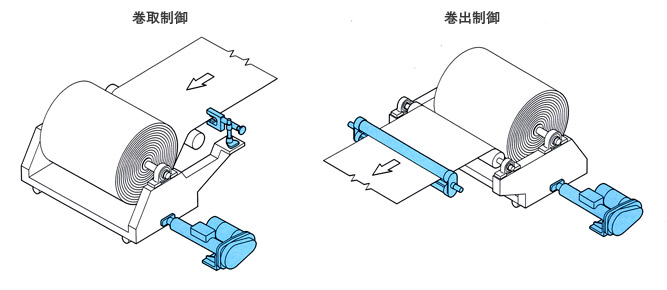

DC伺服马达,滚珠丝杆,限位开关一体化,主要对卷入机、卷出机的WEB位置进行控制。根据推车重量,备有各种电动推杆。

EC-70(DC无刷马达)
EC-75(DC马达)     NEW詳細

EC-50B

EC-150V / EC-160V / EC-210

EC-150V / EC-160V / EC-210

EC-100 / EC-200

EC-100 / EC-200

EC-150H / EC-160H / EC-220

EC-150H / EC-160H / EC-220

仕様



MODEL

EC-70(75)

EC-100-10

EC-150V-15
EC-150H-15

EC-160V-30
EC-160H-30

EC-200-25

EC-200-40

DC马达

30W

60W

100W

200W

200W

200W

容许推力

700N

1000N

1500N

3000N

2500N

4000N

最大速度

40mm/sec
(33mm/sec)

20mm/sec

35mm/sec

50mm/sec

65mm/sec

40mm/sec

电动缸行程

100mm
200mm

100mm
200mm

200mm
300mm
400mm

←

←

←

减速马达
减速比

1/5

1/10

1/1

1/1

1/3

1/5

使用周围温度

45℃

←

←

←

←

←

控制器

BLA-10

PCP-15

PCP-15

PCP-45

←

←


MODEL

EC-200-45

EC-200-100

EC-210-30

EC-210-45

EC-210-75

DC马达

200W

200W

350W

200W

200W

容许推力

4500N

10000N

3000N

4500N

7500N

最大速度

20mm/sec

10mm/sec

85mm/sec

35mm/sec

20mm/sec

电动缸行程

200mm
300mm
400mm

←

←

←

←

减速马达
减速比

1/10

1/20

1/1

1/3

1/5

使用周围温度

45℃

←

←

←

←

控制器

PCP-45

←

←

←

←


MODEL

EC-210-85

EC-220-30

EC-220-45

EC-220-75

EC-220-85

DC马达

200W

350W

200W

200W

200W

容许推力

8500N

3000N

4500N

7500N

8500N

最大速度

10mm/sec

85mm/sec

35mm/sec

20mm/sec

10mm/sec

电动缸行程

200mm
300mm
400mm

←

←

←

←

减速马达
减速比

1/10

1/1

1/3

1/5

1/10

使用周围温度

45℃

←

←

←

←

控制器

PCP-45

←

←

←

←

也可自由选择追加中心复原机能。

モータコントローラ

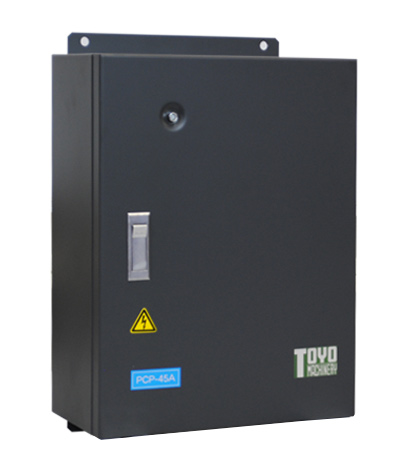

纠偏控制器
TK纠偏系统控制器可以根据传感系统检测的材料的运动偏差转换成纠偏驱动系统的执行动动。
纠偏控制器是电子纠偏系统的心脏。纠偏控制器可对各种卷材进行纠偏工作,和适当的感应器、驱动器、等纠偏组件组合,帮助生产线有效而且高效的运转。主要应用于印刷包装、造纸、薄膜。

仕様



MODEL

PCP-15

PCP-45

PCPT-40

PCPT-70

方式

可逆サイリスタレオナー控制伺服方式

控制方式

无循环正逆切换电流控制带速度控制

主回路方式

逆並列サイリスタ単相全波制御

制动方式

回生制動

速度检测器

IR補償付電機子逆起電力

DCタコゼネレータ(7V/1000rpm)



检测器输入

比例

±10VDC(入力インピーダンス20kΩ)

开,关

短絡入力 15VDC 10mA

—



定格输出

100W

400W

750W

电源

φ1AC 200/220V ±10% 50Hz/60Hz

保护机能

过负荷、过冲、短路、主控制回路绝缘

アラ−ム出力

负荷保护回路动作时接点输出(1c)

—

周围温度

0~45℃

0~40℃

重量

18kg

14kg

14kg

16kg

使用保险丝

玻璃管保险丝: 1A/125V×1本

栓型保险丝:15A×1本
玻璃管保险丝:0.5A/250V×1本

栓型保险丝:15A×1本
玻璃管保险丝:
0.5A/250V×2本

涂装颜色

2.5G 6/2





クロスガイダ

用辊子将织物两端轻轻夹住,通过其开闭的重复动作进行蛇行修正。有电气式和空气式两种,根据使用环境、场所等条件,备有各种机型。
导布装置当织物在运行中未向左或右移动时,左右两只导布器的压辊分别给予织物左右边部平衡的扩展力,但当织物向左或向右游动时,织物左右边部所受各自导布器的扩展力不再保持平衡。若使右边扩展力大于左边,织物随即迅速向右移动。反之,织物会迅速向左移动。平幅织物在这种随织物左右游动的方向和程度而自动调节扩展力的两只导布器诱导下。

电动式

電気式

 电动式有以下型号。
 SG-2,S2-RS,S2-DC,HW2

气动式

エア式

 气动式有以下型式。
 PN-4,PN-10,PN-12
 PN-12-TN,PN-50

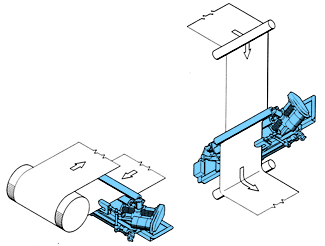

安装案例

取付例

ニットガイダ

是一种经编针织物、毛线衫等卷耳编织物用导向器。

TG-A

TG-A

安装案例

取付例

取付台

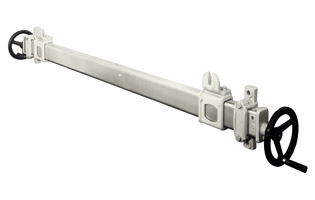

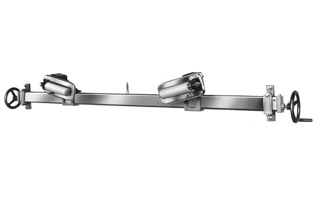

根据工作台(SB-65G)两侧的手轮可以旋转,并根据材料宽度转动手柄,将左右导布器移动到要求的位置。

SB-65G

SB-65G

安装案例

SB-65G取付例

比例エッジセンサ

边缘位置传感器

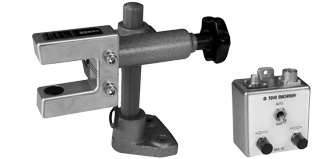

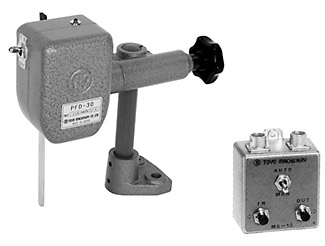

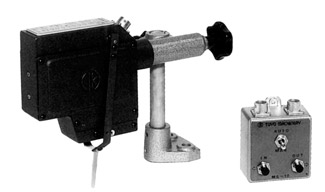

触角式传感器 PFD-30

PFD-30是使用无接触式检测WEB的触摸式传感器。检测信号可以连续的输出信号,精确的纠正偏离中心的WEB的位置。
特点:

●使用无接触式电位器,寿命长。

●充填柄可以充分地把握动态平衡,震动及小,可以安定有效得检出过剩。

产品说明(PFD-30):

电源

±15 VDC 40mA

输出

±10 VDC

检测幅宽

±15mm

充填柄作动压力

3.5gf以下

重量

本体1.6kg
开关盒0.4kg

附属品

开关盒 MS-10 1个                          带有5个引脚 5芯屏蔽电缆       (5m)带有7个引脚   6芯屏蔽电缆     (2.5m)



PFD-30

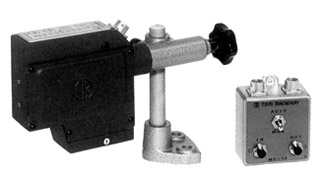

光电式传感器式 RPD / RFD / PTD?70B系列

70B系列分为光电透过、光电反射、光电反射/控制杆兼用型3种,各种受光素子都有使用传感器。检测信号根据WEB的偏位量来输出比例电压。

产品说明(RPD-70B / RFD-70B / PTD-70B)

光源

LED(红外发射二极管)

受光元件

CCD线型传感器

反应速度

10msec

检测范围

±8~±15mm

检测分解力

0.02mm/bit

输出

±10V DC

填充柄动作

0.07N(7gf)以下(只是RFD-70B)

消费电力

3W(±15VDC,0.1A)

动作周围温度

0~50℃

重量

RPD-70B:1.4kg
RFD-70B:1.4kg
PTD-70B:1.7kg

附属品

开关盒 MS-10 1个
带有5个引脚
 5芯屏蔽电缆       (5m)
带有7个引脚
 6芯屏蔽电缆     (2.5m)



RPD-70B

RPD-70B

RFD-70B

RFD-70B

PTD-70B

PTD-70B

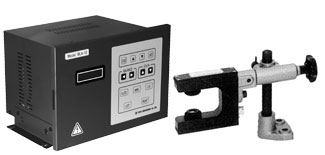

光电透过式传感器 BLA-11/ESD-30

主要用于透明薄膜。透过率高、一般光电式传感器不能检测时使用。当然不通过光也能使用。
特点:

●检测幅宽范围±6mm,也适用于中心检测控制。

●放大器BLA-11也可以使用于除ESD-30以外的各种传感器。详情请另咨询。

产品说明(ESD-30):

光源

LED(红外发射二极管)

受光元件

硅照式二极管

反应速度

0.5msec

检测宽幅

±6mm

使用温度范围

0~50℃

重量

1kg

附属品

带有5个引脚
 5芯屏蔽电缆       (5m)


产品说明(BLA-11):

电源

AC100~240V、50/60Hz、200VA

模拟设备输出

1点、DC0~±10V(10mA max)

照继电器输出

4点、AC,DC24V(50mA max)

模拟设备输入

2点、0~±10V

外部输入

8点、接点またはオープンコレクタ

オフセット入力

1点

IP等級

IP30



ESA-40/ESD-30

超音波式传感器  US-U30AN

US-U30AN是利用超音波检测WEB边缘、不会受透明薄膜的颜色、样式、透过率的影响,能够安定地检测出。

特点:

●即使WEB的种类改变(透明薄膜、不透明薄膜、纸等),只要隔绝超音波就算不调整也可进行检测。
●可以检测的WEB厚度是10μ以上。

产品说明(US-U30AN):


标准检测物

透明薄膜、不透明薄膜、纸

检测幅宽

±4mm

反应速度

100msec以下

输出

±10 VDC

电源

±15VDC(60mA)

使用周围环境

+5~50℃

重量

本体0.8kg
开关盒0.2kg

附属品

开关盒 MSA-30 1个
带有5个引脚
 5芯屏蔽电缆       (5m)



US-U30AN
